AC motor vs DC motor: Főbb különbségek, hogyan működnek és hogyan válasszunk

AC motor és DC motor : Az alapvető különbség

Az alapvető különbség az AC és DC elektromos motorok között az az elektromos áram típusa, amelyet úgy terveztek, hogy mindegyiket mechanikus forgássá alakítsák át. AC motorok váltakozó árammal működik – olyan tápegység, amely rögzített frekvencián (50 Hz vagy 60 Hz, a hálózati szabványtól függően) megfordítja a polaritást. DC motorok egyenárammal működnek, ahol a feszültség és az áram folyamatosan egy irányba halad. Ez az egyetlen különbség a tápegységben befolyásolja a motor felépítésében, a fordulatszám-szabályozási módszerben, a karbantartási követelményekben és az alkalmazási alkalmasságban tapasztalható összes különbséget.

Mindkét motortípus ugyanannak az alapelvnek engedelmeskedik - a Lorentz-erőtörvénynek, amely kimondja, hogy a mágneses térbe helyezett áramvezető vezető az áram irányára és a tér irányára merőleges erőt fejt ki. A forgórészt forgató nyomaték egyenes következménye annak az erőnek, amely az álló és forgó alkatrészek közötti résben hat. Miben különbözik AC és DC villanymotorok A mágneses tér hogyan jön létre, hogyan tartható fenn, és hogyan lép kölcsönhatásba az idő múlásával a rotor tekercseivel.

Hogyan működnek az AC motorok

Elektromos váltakozó áramú motorok forgó mágneses teret hoznak létre az állórészben – az álló külső egységben – az állórész furata körül elhelyezett elosztott tekercsek váltakozó áramának biztosításával. A háromfázisú indukciós motorban a három fázis térben és időben egyaránt 120°-kal el van tolva, ami egy olyan mezőt hoz létre, amely folyamatosan szinkron sebességgel forog. Ez a forgó mező elektromágneses indukcióval áramot indukál a rotor vezetőiben; az indukált áram pedig létrehozza a saját mágneses terét, és a két mező közötti kölcsönhatás nyomatékot hoz létre.

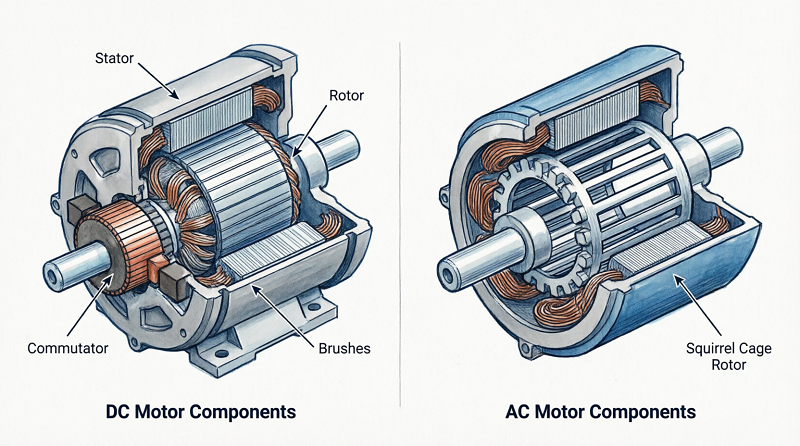

A mókuskalitkás indukciós motor forgórésze – a legszélesebb körben alkalmazott változata elektromos váltakozó áramú motorok globálisan – nem tartalmaz tekercseket, keféket és külső elektromos csatlakozásokat. A forgórész rudak mindkét végén rövidre vannak zárva vezető véggyűrűkkel, és az áram kizárólag indukció útján folyik rajtuk. Ez a felépítés rendkívül robusztussá teszi a kalitkás váltakozóáramú motorokat: a csapágyakon kívül nincsenek kopó érintkező részek, és a motor évekig képes folyamatosan működni poros, nedves vagy rázkódást okozó környezetben minimális karbantartás mellett.

A szinkron váltakozó áramú motorok egy ehhez kapcsolódó, de különálló elven működnek: a forgórész mágnesezett – akár állandó mágnesekkel, akár külön gerjesztett mezőtekerccsel –, és lépést tart a forgó állórész mezőjével, terheléstől függetlenül pontosan szinkron sebességgel (a kihúzási nyomatékhatáron belül). A szinkronmotorokat ott használják, ahol pontos fordulatszám-állandóságra van szükség, beleértve a textilipari gépeket, papírgyárakat és precíziós szivattyúrendszereket.

Hogyan működnek az egyenáramú motorok

Egy hagyományos csiszolt DC motor , az állórész álló mágneses teret állít elő – akár állandó mágnesekből, akár egyenáramú mezőtekercsekből. A forgórész, az úgynevezett armatúra, tekercselt vezetőket hordoz egy szegmentált kommutátorhoz csatlakoztatva. A szénkefék csúszó elektromos kapcsolatot tartanak fenn a kommutátorral, az áram irányát váltva az egymást követő armatúra tekercseken keresztül, ahogy a forgórész forog. Ez a mechanikus kommutáció biztosítja, hogy az armatúra árama mindig abban az irányban folyjon, amelyik ugyanazon forgásirányban a nyomatékot fenntartja, függetlenül a forgórész helyzetétől.

A kommutátor-kefe interfész a meghatározó szerkezeti különbség a kefés egyenáramú motorok és AC motorok . Lehetővé teszi az egyszerű fordulatszám szabályozást – a tápfeszültség vagy az armatúraáram csökkentése közvetlenül csökkenti a fordulatszámot –, de karbantartási kötelezettségeket ír elő. A kefék fokozatosan kopnak, szénport termelnek, és rendszeres ellenőrzést és cserét igényelnek. Nagy sebességnél vagy poros környezetben a kefe kopása jelentősen felgyorsul. Azokban az alkalmazásokban, ahol a karbantartáshoz való hozzáférés nehézkes vagy a szennyeződés aggodalomra ad okot, ez döntő hátrányt jelent.

A kefe nélküli egyenáramú motorok (BLDC) teljesen kiiktatják a kommutátort, és a mechanikus kapcsolást elektronikus kommutációval helyettesítik egy dedikált vezérlőn keresztül, amely Hall-effektus érzékelőkkel vagy hátsó EMF érzékeléssel figyeli a rotor helyzetét, és sorrendben kapcsolja át az áramot az állórész tekercselésein. A BLDC motorok egyesítik a hagyományos egyenáramú kivitelek sebességszabályozási rugalmasságát a váltakozó áramú indukciós motorok mechanikai egyszerűségével, és domináns választássá váltak a számítógépes hűtőventilátoroktól és az elektromos járművek vontatási hajtásától az ipari szervorendszerekig és a drónok meghajtásáig.

AC vs DC elektromos motor: egymás melletti összehasonlítás

Az alábbi táblázat összefoglalja a megbízót különbségek az AC és DC motorok között az ipari és kereskedelmi beszerzési döntések szempontjából legrelevánsabb specifikációs paramétereken keresztül.

Sebességszabályozás: Gyakorlati különbség a váltakozó áramú és egyenáramú elektromos motorok között

Sebességszabályozás az, ahol a különbség az AC és DC elektromos motorok között működési szempontból a legjelentősebbé válik. Egy szálcsiszolt egyenáramú motorban a fordulatszám egyenesen arányos az armatúra feszültségével és fordítottan arányos a terepi fluxussal – bármelyik változó egyszerű reosztáttal vagy PWM vezérlővel történő beállítása egyenletes, széles tartományú fordulatszám-változást eredményez. Ez a 20. század nagy részében az egyenáramú motorokat tette a változtatható fordulatszámú ipari hajtások alapértelmezett választásává, különösen olyan alkalmazásokban, mint a hengerművek, papírgépek és daruemelők, ahol a sebességet terhelés alatt folyamatosan módosítani kellett.

A megbízható, költséghatékony változtatható frekvenciás hajtások (VFD) megjelenése alapjaiban változtatta meg az ország versenyhelyzetét. AC motorok and DC motors változó sebességű alkalmazásokban. A VFD a fix frekvenciájú hálózati tápellátást változtatható frekvenciájú, változtatható feszültségű kimenetté alakítja át, lehetővé téve a váltakozó áramú indukciós motor számára, hogy bármilyen fordulatszámon működjön széles tartományban – jellemzően a névleges fordulatszám 10%-a és 120%-a között – teljes nyomatékszabályozás mellett. A modern VFD-k vektorvezérlést vagy közvetlen nyomatékszabályozási (DTC) algoritmusokat valósítanak meg, amelyek az egyenáramú hajtáshoz hasonló dinamikus választ adnak, kiküszöbölve az egyenáramú rendszerek által korábban megszerzett elsődleges teljesítményelőnyt.

A gyakorlati vonatkozás Az, hogy a háromfázisú váltóáramú tápellátásból húzódó új, fix vagy változó sebességű ipari berendezésekhez az IE3 vagy IE4 besorolású váltakozó áramú indukciós motor VFD-vel szinte mindig a legjobb választás gazdaságilag és műszakilag. Az egyenáramú motor fennmaradó támaszpontja az akkumulátorral működő mobil berendezések (ahol a tápellátás alapvetően egyenáram), a nagyon nagy indítónyomatékot igénylő alkalmazások alacsony tápfeszültség mellett, valamint a régi létesítmények, ahol a meglévő egyenáramú infrastruktúra utólagos felszerelése költséges.

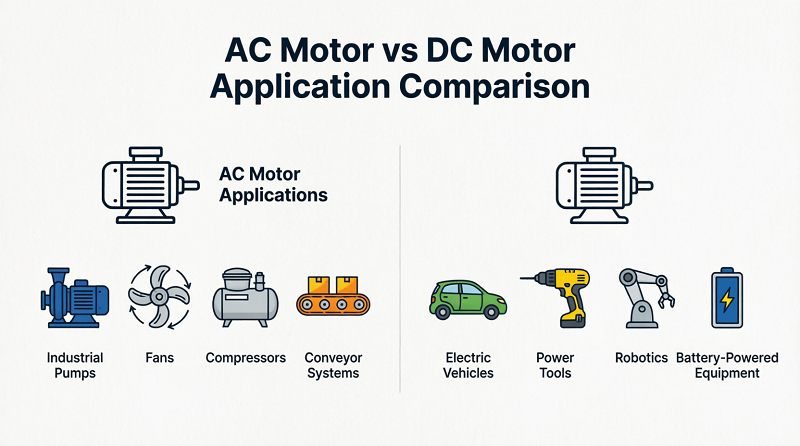

Választás váltakozóáramú és egyenáramú motorok között: Alkalmazásvezérelt döntési keret

Egyetlen motortípus sem lenne általánosan jobb. A helyes választás között AC DC villanymotorok függ az alkalmazás konkrét igényeitől, a rendelkezésre álló tápegységtől, a karbantartási környezettől és a tervezett élettartam alatti teljes tulajdonlási költségtől.

Válasszon váltakozó áramú indukciós motort, ha:

• A telepítés szabványos egyfázisú vagy háromfázisú váltakozó áramú hálózatról táplálkozik.
• A munkaciklus folyamatos vagy csaknem folyamatos, a környezet pedig zord, nedves, poros vagy robbanásveszélyes – a kefe nélküli szerkezet kiküszöböli a kefeívből eredő gyulladásveszélyt.
• A kimenő teljesítmény meghaladja az 50 kW-ot, ahol az AC indukciós motorok jelentős költség- és hatékonyságelőnyt kínálnak a hasonló egyenáramú kivitelekhez képest.
• Minimális karbantartási hozzáférés áll rendelkezésre – HVAC ventilátorok, szivattyúk, kompresszorok és szállítószalag-hajtások távoli vagy nehezen hozzáférhető helyeken.

Válasszon kefés egyenáramú motort, ha:

• Az alkalmazás akkumulátorról működik és alacsony feszültségű – elektromos szerszámok, kisgépek, autóipari kiegészítők és hobbirobotika.
• A motor méretéhez képest nagyon nagy indítónyomatékra van szükség, és a munkaciklus szakaszos.
• A vezérlő elektronika költségvetése korlátozott – egy egyszerű PWM vezérlő lényegesen olcsóbb, mint egy VFD vagy BLDC meghajtó.

Válasszon kefe nélküli egyenáramú motort, ha:

• Az alkalmazás nagy hatékonyságot, nagy teljesítménysűrűséget és hosszú élettartamot igényel kompakt formában – elektromos járművek, drónok, orvosi eszközök és precíziós szervorendszerek.
• A sebességet és a pozíciót nagy pontossággal kell szabályozni széles dinamikatartományban.
• A karbantartás nem praktikus, de a megbízhatóság kritikus – a kefék és a kommutátor hiánya kiküszöböli az egyenáramú motorok leggyakoribb meghibásodását.

A gyakorlatban a határ a között AC motorok and DC motors jelentősen elmosódott, ahogy a teljesítményelektronika kifejlődött. A kifinomult háromfázisú inverterrel hajtott BLDC motor elektromosan megkülönböztethetetlen az állandó mágneses szinkron váltakozóáramú motoroktól – ugyanaz a hardver bármelyik kategóriába sorolható, az alkalmazott vezérlési algoritmustól függően. Végső soron az számít, hogy a teljes motorhajtási rendszer biztosítja-e a kívánt nyomaték-fordulatszám-karakterisztikát, a hatékonyságot, a megbízhatóságot és a teljes fenntartási költséget a célalkalmazáshoz.
